名称:华东政法大学

浏览:165

TAG:

详情内容

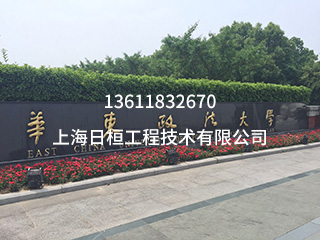

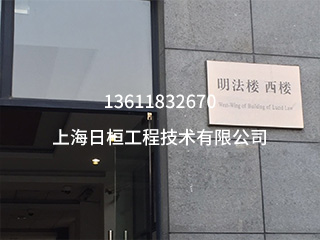

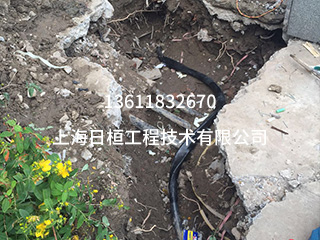

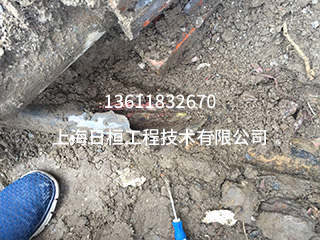

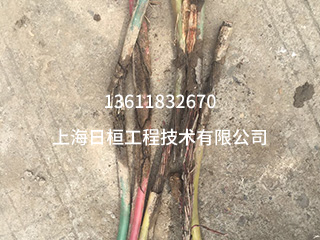

2018-5-27位于上海市松江区龙源路555号华东政法大学(图16-1),其明珠楼配电间至明发西楼的空调总开关出现跳闸现象(图16-2),据校方说平时一个星期跳二次,下雨天出现频率高一些,经我司人员到现场发现,此开关出线是采用二根YJV-3*185+2*95电缆双拼供电的,全长共155米,经绝缘测试发现其中一根电缆都在0.1兆欧左右,已达不到送电的要求,后对这根电缆进行故障定点,确定故障是离明珠楼131米的地方,此地方正好是负载明发西楼的室外进户点,挖开后发现故障点在一座砖墙的下面,电缆外皮破损严重而且里面都是固化的砂浆(图16-3),弄掉砂浆导线铜丝已外露(图16-4、5),已经没有了铜的本色,分析故障原因是,这幢楼的电力供电电缆并不是一次性完成的,因为混凝土路面有破开的痕迹(图16-6),在电缆第一次电缆施工完毕并且在旁边路面都施工完成后又排了一次电缆,应该电缆是在这时候挖坏的,后排的电缆进户管是用砖墙固定的,砌砖墙是要用砂浆的,电缆里有粘连的砂浆就能证明电缆损坏的时间,由于损坏当时没有采取措施而是草草掩埋,日久由于绝缘的下降出现瞬间电缆击穿跳开关现象,修复故障点(图16-7),供电恢复正常。



16-116-2
16-316-4
16-516-6

16-7
